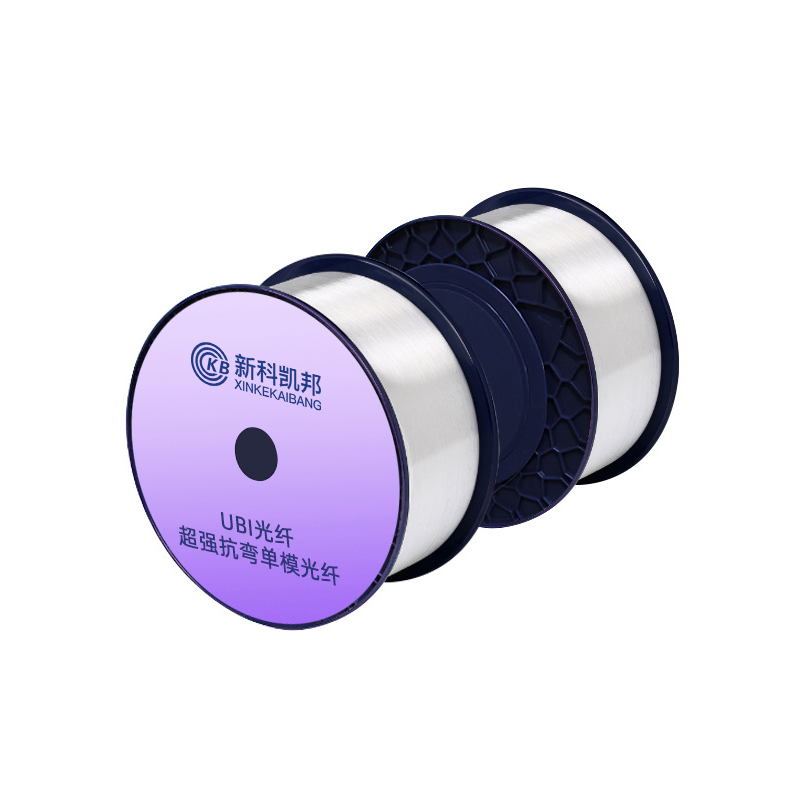

UBI光纖(超強抗彎單模光纖)
一、產品描述
超強抗彎單模光纖通過特殊波導結構設計與預制棒工藝,獲得了很小的彎曲附加損耗,5mm彎曲直徑緊繞10圈1550nm附加衰減低至0.1dB以內,用其加工的光纜與跳線可適應如直角彎曲、打結、卡釘固定等各種極端的彎曲環境,兼容的芯區結構與材料配比保證了與G.652D/G.657等常規單模光纖的較小對接損耗,無需優化熔接參數即可獲得滿意的插損性能,非光子晶體結構為光纖跳線加工帶來了工藝上的便利。
二、產品特點
- 5mm直徑緊繞10圈1550nm彎曲損耗小于0.1dB
- 低宏彎波段可擴展到L工作波段的要求
- 在很小彎曲半徑下表現出優異WDL/PDL的性能
- ******的光纖尺寸控制,保證了連接器工藝成品率與性能
三、產品指標
(普通涂層型號UBI-N / 耐高溫涂層型號UBI-H)
特性 | 條件 | 數據 | 單位 |
光學特性 |
衰減系數 | 1310nm 1550nm 1625nm | ≤0.55 ≤0.40 ≤0.40 | dB/km dB/km dB/km |
模場直徑 | 1310nm 1550nm | 4.3 ±1.0 5.6 ±1.0 | μm μm |
幾何特性 |
包層直徑 |
| 124.6 ±1.0 | μm |
包層不圓度 |
| ≤1.0 | % |
涂層直徑 |
| 245± 7 | μm |
芯/包同心度誤差 |
| ≤1.0 | μm |
盤長 |
| ≥2.70km/reel |
機械特性 |
篩選張力 |
| ≥100 | Kpsi |
涂層剝離力 |
| 1.3～8.9 | N |
動態疲勞參數 |
| ≥20 |
|
環境特性（1310nm、1550nm、1625nm） |
溫度附加衰減 | -60℃～+85℃ | ≤0.05 | dB/km |
溫度～濕度循環附加衰減 | -10℃～+85℃，98%相對濕度 | ≤0.05 | dB/km |
浸水附加衰減 | 23℃，30天 | ≤0.05 | dB/km |
濕熱附加衰減 | 85℃和85%相對濕度，30天 | ≤0.05 | dB/km |
干熱老化附加衰減 | 85℃ | ≤0.05 | dB/km |
宏彎附加衰減 |
10 turns Ф5mm | 1550nm | ≤0.20 | dB |
兼容特性 |
G.652D熔接損耗(雙點) | 1550nm | ≤0.50 | dB |
